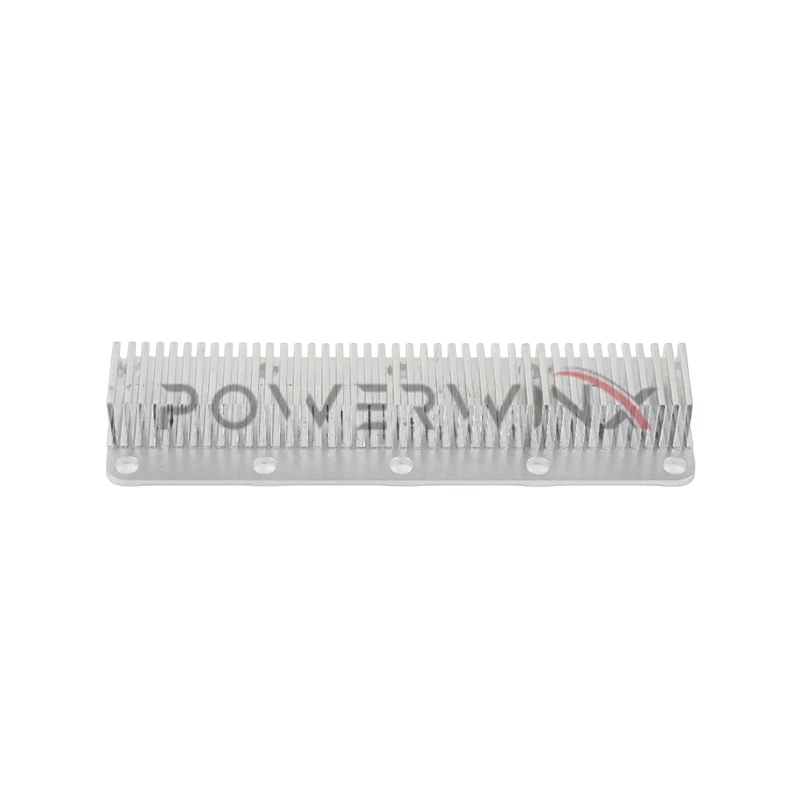

Volditud fin -jahutusvasutused tähistavad keerukat lähenemist soojusjuhtimisele, mis on loodud kuumuse hajumise optimeerimiseks kompaktsetes ja kõrgetes - jõudlussüsteemides. Erinevalt tembeldatud või väljapressitud jahutusradiaatoriga hõlmavad volditud uime kujundused õhukeste metalllehtede painutamist uimede seeriaks, luues jahutamiseks erakordse pindalaga struktuuri. Need jahutusradiaatorid on üha populaarsemad elektroonika, taastuvenergia ja meditsiiniseadmete osas, kus ruumi tõhusus ja efektiivne soojuse eemaldamine on esmatähtis. Nende ainulaadne konstruktsioon pakub segu kergest disainist ja tugevast termilisest jõudlusest.

Alumiinium rullitud

Kokkupandav din -masin tootmise ajal

Materiaalne

Volditud uimede jahutusvalamud on tavaliselt valmistatud alumiiniumist (AL 1100), vasest (CU1100) ja roostevabast terasest (SUS 304). AL 1100, soojusjuhtivusega 222 W/M · K ja tihedusega 2,7 g/cm³, on kerge, korrosioon - vastupidav ja hõlpsasti moodustav, muutes selle kuluks - tõhusaks üldiseks kasutamiseks. Cu1100, uhkeldades soojusjuhtivusega 401 W/m · K ja tihedusega 8,96 g/cm³, paistab silma kõrgel - soojuskeskkonnas, ehkki see on raskem ja hinnalisem. Roostevabast terasest sulam Sus 304 pakub mõõdukat soojusjuhtivust (16 mass/m · k), kuid paremat tugevust, vastupidavust ja vastupidavust karmidele tingimustele, tihedusega 8 g/cm³. Materjali valik sõltub soojusvajadustest, keskkonnateguritest ja struktuurinõuetest.

Toote parameeter (spetsifikatsioon)

Volditud fin -jahutusvalamud on saadaval laias valikus konfiguratsioonides, kohandatud vastavalt rakendusnõuetele. Standardsed spetsifikatsioonid hõlmavad järgmist:

Materiaalne: AL 1100, Cu 1100 või SUS 304
Fini paksus: 0,08 mm - 1,2 mm
Uimekõrgus: 3 mm - 80 mm
Aluse paksus: 1,0 mm - 10 mm
Pinnatöötlus: Anodeeriv, nikliplaadi, keemiline kattekiht või passiivne (SUS 304)
Fin pigi: Kohandatav soojuse hajumise ja õhuvoolu optimeerimiseks

Kõik ülaltoodud spetsifikatsioonid lihtsalt viitamiseks ja seda saab muuta uime suuruse, uime kõrguse, uimede lõhe, uime laius jne.

Tooteomadused

Täiustatud termiline jõudlus

Volditud uime struktuur suurendab pinda, tagades soojuse tõhusa hajumise.

Mitmekülgsed materjali valikud

Alumiiniumi, vase ja roostevaba terase kättesaadavus võimaldab kohandada termiliste ja mehaaniliste nõuete põhjal.

Kõrge tugevus ja vastupidavus

Roostevabast terasest variandid pakuvad tugevat jõudlust ekstreemses keskkonnas.

Paindlik disain

Uimekuju, kõrguse ja vahekauguse saab kohandada konkreetsete jahutusvajaduste rahuldamiseks.

Kompaktne ja kerge:

Sobib rakenduste jaoks, kus ruumipiirangud vajavad tõhusaid jahutuslahendusi.

Rakendused

Toiteelektroonika: Kasutatakse muundurites, alaldites ja toitemoodulites parema soojuse haldamiseks.
LED -valgustus: Tagab temperatuuri stabiilsuse kõrgel - toite LED -rakendustes.
Telekommunikatsiooniseadmed: Täiustab jahutuse tõhusust võrgu riist- ja andmekeskustes.
Lennundus ja kaitse: Rakendatakse avioonikas ja sõjaväeelektroonikas, mis nõuab usaldusväärset soojuslikku kontrolli.
Meditsiiniseadmed: Toetab täpseid jahutusvajadusi pildistamise ja diagnostikaseadmete osas.
Auto- ja EV -süsteemid: Oluline akuhaldussüsteemide (BMS) ja elektrisõidukite toitemoodulite jaoks.

Tootmise üksikasjad

Volditud uimede jahutusradiaatori tootmisprotsess hõlmab mitut täpsust - ajendatud samme:

Materjali valik: Kõrge - kvaliteet AL 1100, Cu 1100 või SUS 304 lehti valitakse rakenduse nõuete põhjal.
Uime voltimine: Automatiseeritud kokkupandamismasinad kujundavad metallilehed täpselt uimekonstruktsioonideks, tagades järjepidevuse ja täpsuse.
Fin -kinnitus: Uimed on baasiga kindlalt ühendatud, kasutades termilisi sidemeid, kõvajoodistega või jootmistehnikaid.
Pinnatöötlus: Vastupidavuse ja korrosioonikindluse suurendamiseks rakendatakse täiendavaid viimistlusprotsesse nagu anodeerimine, plaadistamine või passiivne.
Kvaliteedikontroll: Iga jahutusradiaatori läbimine läbib ranget soojust efektiivsust, mehaanilist tugevust ja mõõtmete täpsust.

Volditud uimede jahutusradiaatorid pakuvad erakordset tasakaalu jõudluse, paindlikkuse ja vastupidavuse vahel. Nende võime mahutada mitmesuguseid materjale ja kohandatud konfiguratsioone muudab nad täiustatud jahutuslahendusi vajavate tööstusharude jaoks parimaks.

PowerWinx on juhtiv ekspert volditud Fin Soots Salks'i tehnoloogia alal, pakkudes elektroonika jaoks uuenduslikke ja tõhusaid jahutuslahendusi. Spetsialiseerudes täpsusele - meisterdatud alumiiniumist kujundusele, paistab PowerWinx silma kõrge - tiheduse tootmisega, LED -ide, toiteallikate ja muu jaoks kerged jahutusvalamud. Usaldage PowerWinxi professionaalse jaoks, kulud - tõhusad volditud jama valamud, mis on kohandatud teie soojusjuhtimisvajadustega, millel on kõrge kvaliteediga.

KKK

K: Kas saate enne tundliku projekti teabe esitamist allkirjastada meie NDA -d?

V: Jah, vajadusel saame NDA -le alla kirjutada. Kaitseme alati oma klientide teavet ..

K: Kuidas ma saan teie tehast külastada?

V: Meie tehas Hongkongi lähedal, Shenzheni lennujaam Dongguani linnas, Fenggangi linnas. Tere tulemast meile külla, see on väga mugav Hongkongist Dongguani.

K: Kuidas hinnapakkumist saada?

V: Palun saatke meile joonised IGS -is, DWG -s, sammfailis ja ka muud teavet, näiteks materjal, pinna viimistlus, kogus. Proov on okei, kui joonist pole.

K: Kas teil on kvaliteeditunnistus?

V: Jah, ISO 9001: 2015 ja IATF 16949 sertifitseeritud.
